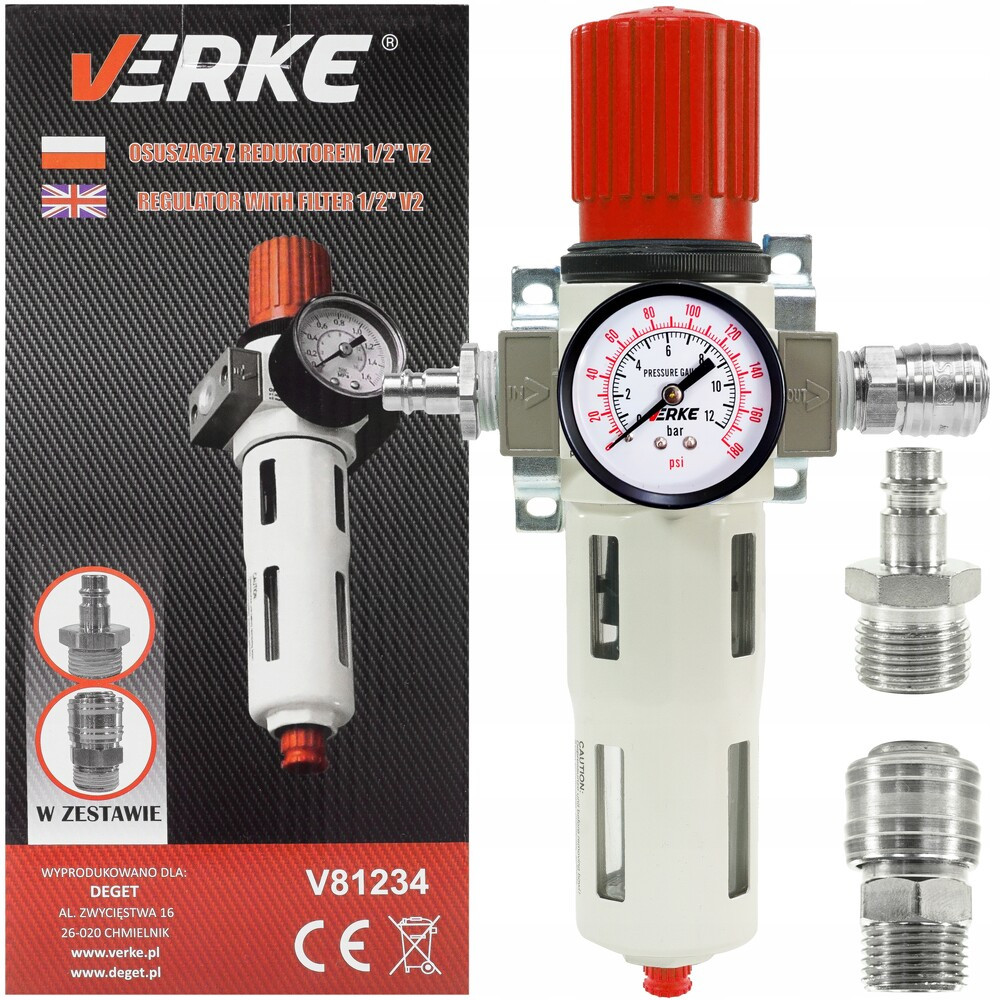

Система осушення повітря Verke V81234 редуктор для осушувача

Фільтр-редуктор використовується в пневматичній системі для виконання наступних функцій:

• Фільтр - очищення повітря від масла, конденсату та часток;
• Редуктор - встановлення і підтримка постійного значення вихідного тиску.

Фільтруючий модуль оснащений фільтруючою вставкою. Конденсат збирається в завинчуваному контейнері з ручним зливом. Коли контейнер заповнений (до рівня приблизно 10 мм нижче фільтруючого елемента), конденсат потрібно видалити, відкривши зливний клапан. Діапазон вимірювання манометра складає 0 - 16 бар. Циферблат розмічений у барах з кроком 0,2 бара. Манометр можна встановити в отвір на корпусі фільтра-редуктора - на вибір пропонуються два варіанти підключення манометра: передній або задній. Коли манометр не використовується, отвір має бути закритий заглушкою з комплекту поставки.

Регулювання тиску здійснюється за допомогою великої зручної ручки в верхній частині пристрою. Для запобігання випадковому регулюванню ручка має блокування - перед регулюванням її необхідно розблокувати, потягнувши вгору.

Технічні характеристики

• Вхід/вихід - 1/2"
• Манометр з подвійною шкалою (бар/МПа)
• Робочий тиск - 0-16 бар / 0-230 psi
• Допустима робоча температура: 60°C
• Регулятор тиску з блокуванням
• Клапан зливу води
• Кріпильний кронштейн
